金属表面喷漆，是一种保护金属不被氧化腐蚀的方法。良好的喷漆涂装保护层保持连续完整无损，结合良好，能够成为抑制腐蚀介质侵入的屏障，提高喷漆涂装金属防腐抗蚀性能的有效措施。下面，贤集网小编就给大家介绍一下它的工艺工序和影响因素吧！
金属表面喷涂工艺：
物面清理→喷第一遍底漆→批第一道腻子→磨砂纸→批第二道腻子→砂纸打磨→喷第二遍底漆→批第三道腻子→水砂纸打磨→喷第三道底漆→水砂纸打磨→喷第一遍漆→水砂纸打磨→喷第二遍漆→水砂纸打磨→喷第三遍漆→擦砂蜡、上油蜡→擦亮。
1、底漆
喷漆用的底漆可选用酚醛底漆、酯胶底漆硝基底漆、醇酸底漆等，其中醇酸底漆具有良好附着力和防锈性能，而且与硝基清漆的结合性能也比较好。底漆对稀可用相配套的稀释剂或松香水、松节油等。
2、腻子
喷漆用的腻子配合比如下：
石膏粉 30 白厚漆 15 熟桐油 10 松香水 6 水 适量 液体催干剂 0.25～0.5 腻子调匀后，平面处可用牛角片或刮刀批嵌，曲面处和楞角处可用橡皮嵌批。腻子不能来回多刮。第一道腻子略稠些，第二、三道腻子略稀些。腻子干后用砂纸打磨使其平整。
3、喷漆
喷漆用的设备有气泵、滤气罐、风管和喷枪等。常用喷枪有吸出式、对嘴式和流出式。喷涂时将手把揿压、压缩空气就从出气嘴中喷出，使漆液从出漆嘴中均匀地喷涂在物面上。喷枪与物面距离应控制在200～300mm之间喷第一遍要近些，以后每遍略远些。气压应保持在0.3～0.4MPa之间，喷第一遍后逐渐减小。底漆、喷漆使用时都要用稀释剂对稀，在没有粘度计测定的情况下，可根据漆液重量的100%加入稀释剂，以使漆液能顺利喷出，不要过稀或过稠。醇酸底漆可用松香水对稀；硝基清漆可用香蕉水对稀。喷第一遍硝基清漆时，因底漆和腻子是油性的，容易被稀释剂溶化而产生气泡、皱皮，所以喷涂速度要稍快，喷得要薄。喷完一遍后，待其干燥，经水砂纸打磨后再喷后一遍。

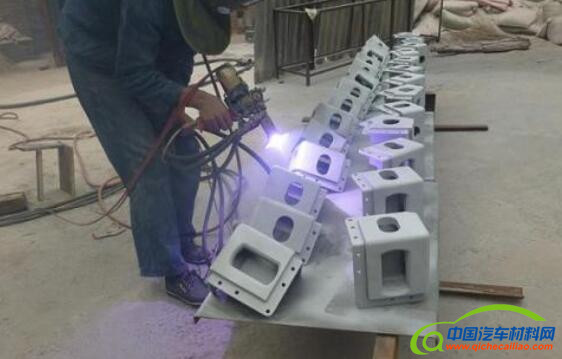

金属表面喷涂的影响因素：
1、环境
金属表面的清洁程度严重影响涂装喷漆层的结合力，制件表面残留或吸附的水、油污及其它异物等消除不净，往往会产生针孔、结瘤、起皮或结合不良等故障。
钢铁零件磷化处理后，铝合金零件化学氧化或阳极化处理后，镁合金零件化学氧化处理后等，均要在不超过24小时内及时进行喷漆涂装，钢铁零件经喷砂、喷丸处理也必须在六小时内进行喷漆涂装。这一工艺措施是实践证明的有助于提高涂装膜层与基体附着力，增强其抗蚀性能的好办法。
喷涂使用的压缩空气中油水分离不充分不彻底，使压缩空气中含超量的水和油，必然影响喷漆涂装膜层的质量，产生各种故障缺陷。因此坚持定期清理更换油水分离设施中的滤物，保持压缩空气净洁，对改善涂装喷漆层的性能是有益的。
喷漆涂装现场的温度、湿度对喷漆涂装膜层质量的影响十分明显。应注意保持喷漆施工现场的温度在10～30℃范围，相对湿度以不超过80%为限，施工现场必须保持清洁卫生、整洁有序。
温度过高，相对湿度大，涂装喷漆层易发白，呈现桔皮状等，而温度过低，则漆层易流淌，对涂装金属表面涂层质量有不利的影响。
金属表面喷漆涂装操作普通采用空气喷涂。注意保持喷枪与被喷表面的距离在200～300mm范围，压缩空气压力控制在2～4kg/c㎡，这样才能够较为有效地保障喷漆涂装质量。
2、涂料性能
涂料的性能对涂装金属防腐抗蚀性能有很大关系，优质涂料甚至在恶劣条件都可以有效保护金属。涂料的种类不同则性能各异。影响涂装保护层性能的因素主要由构成涂膜的合成树脂、填料等及结晶度、溶解度等决定。
根据涂料性能，适用环境等诸条件有的放矢的选择涂料的种类，才能够更有效地发挥喷漆装膜层的抗蚀保护作用。
漆基、溶剂和助剂的选择要恰当，混合比例必须严格按照工艺要求，要确保搅拌充分均匀，确保稀释至规定的工作粘度。
近年来研制、开发的防锈带锈涂料的广泛应用，使喷漆涂装金属适用范围和抗蚀保护性得以进一步改善，很有必要大力推广完善。
