3.1多层隔膜
干法工艺主要以PP为主要原料，而湿法工艺主要以PE为主要原料。因此以干法工艺制备的隔膜通常闭孔温度较高，同时熔断温度也很高，而以湿法工艺制备的PE隔膜闭孔温度较低，熔断温度也较低。考虑到安全性能，锂离子电池隔膜通常要求具有较低的闭孔温度和较高的熔断温度。因此，多层隔膜的研究受到广泛关注，多层隔膜结合了PE和PP的优点。Celgard公司[6]主要生产PP／PE双层和PP／PE／PP3层隔膜，3层隔膜具有更好的力学性能，PE夹在2层PP之间可以起到熔断保险丝的作用，为电池提供了更好的安全保护，见图2。NittoDenko公司[7]采用干燥拉伸法，从PP／PE双层隔膜中提取了单层隔膜，其具有PP和PE微孔结构，在PE熔点附近，其阻抗增加，在PP熔点以下仍具有很高的阻抗。ExxonMobil公司[8]采用专有的双向拉伸生产工艺，并以特殊定制的高耐热性聚合物为基础制成了多层隔膜，在105℃下的热收缩率仅在1％～3.5％之间，孔隙率在50％左右，而破膜温度达到了180～190℃，同时还保持了较好的闭孔温度和力学性能。
2. 隔膜表面的改性技术

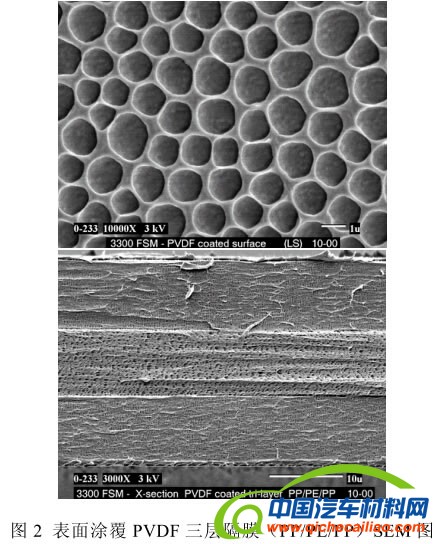

PE和PP隔膜对电解质的亲和性较差，研究者对此进行了大量的改性工作，如在PE、PP微孔膜的表面接枝亲水性单体或改变电解质中的有机溶剂等。程琥等[9]在Celgard2400单层PP膜表面涂覆掺有纳米二氧化硅的聚氧乙烯，改善了隔膜的润湿性，提高了隔膜的循环性。RuiyingMiao等[10]以现有的强度较高的液态锂离子电池用3层复合微孔膜作为基体进行涂覆PVDF表面处理，在表面形成一层改性膜，改性膜材料与正极材料兼容并能复合成一体，使该膜在具有较高强度的前提下，降低了隔膜的厚度，减小了电池的体积，见下图。
