舍弗勒申请一项电机转子冷却结构和电机专利 攻克油冷技术难题

2024年12月06日国家知识产权局信息显示，舍弗勒技术股份两合公司申请的一项“电机转子冷却结构和电机”专利，目前已经进入申请公布阶段，公开号CN119093626A，申请日期为2023年6月。

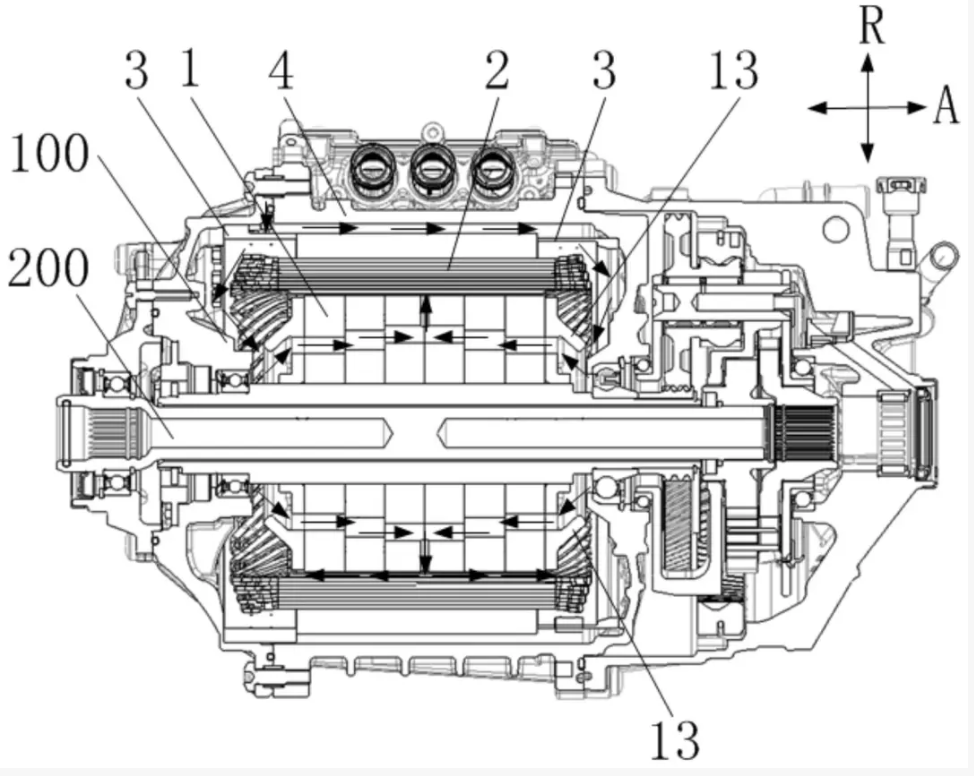

专利摘要：本申请提出一种电机转子冷却结构和电机。电机转子冷却结构包括：转子轴(11)；转子叠片组件(12)，转子叠片组件(12)套设于转子轴(11)，转子叠片组件(12)设置有转子叠片轴向油道(124)；以及平衡板(13)，平衡板(13)套设于转子轴(11)，平衡板(13)设置于转子叠片组件(12)的轴向两端，平衡板(13)包括进口侧平衡板，进口侧平衡板设置有集油环(132)，进口侧平衡板的主体设置有进口侧平衡板通孔，进口侧平衡板通孔和转子叠片轴向油道(124)连通，使形成于所述进口侧平衡板的主体和所述集油环之间的环形集油槽内的油液能够流入转子叠片轴向油道(124)。
