镁压铸开发新高度！镁瑞丁为一汽打造超大型薄壁后备箱门内板

本文将多轮非真空充填与凝固模拟、多周期热平衡分析以及局部强化冷却设计，系统性地整合于超大型镁合金薄壁铸件的模具开发流程中，并成功通过实际试模验证了模拟预测的准确性。

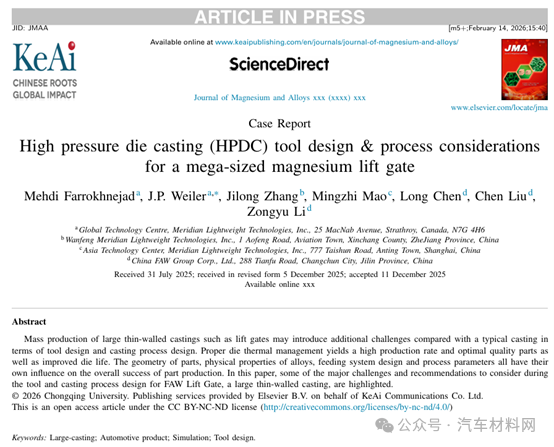

本文系统阐述了超大型镁合金薄壁压铸件——FAW后备箱门内板的高压压铸模具设计与工艺开发全流程。

研究团队针对该铸件名义壁厚仅为2.3mm、外形尺寸达1752.82mm×1398.95mm的几何特征，深入探讨了在模具设计阶段必须解决的热管理、充填路径、缩松控制等关键挑战。

文章强调，在模具设计初期即需明确铸件的孔隙率与外观质量要求，并以此为基础确定增压压力、锁模力等工艺窗口。

研究团队借助MAGMASoft®计算流体动力学模拟软件，对充填过程、凝固温度场、卷气风险及孤立热节区域进行了多轮迭代分析，成功预测了可能产生收缩孔隙率的敏感位置。通过在模具中引入局部冷却杆并设计24个独立热区（动、定模各12个），实现了对模具表面温度的精确调控。最终，在4200T压铸单元上的试模验证表明，模拟结果与X射线检测实际孔隙率高度吻合，初期出现的冷隔缺陷在稳态生产后自然消除。

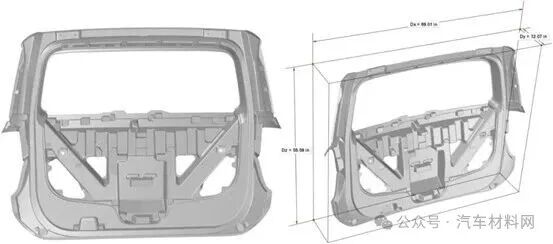

图1展示了FAW后备箱门内板的原始铸件设计图（左）及其轴线对齐边界框（右）。从图中可以清晰看出，该铸件在名义壁厚仅为2.3mm的条件下，其整体尺寸达到了1752.82mm×1398.95mm×306.56mm，被明确界定为镁合金高压压铸工艺中的超大型薄壁铸件。

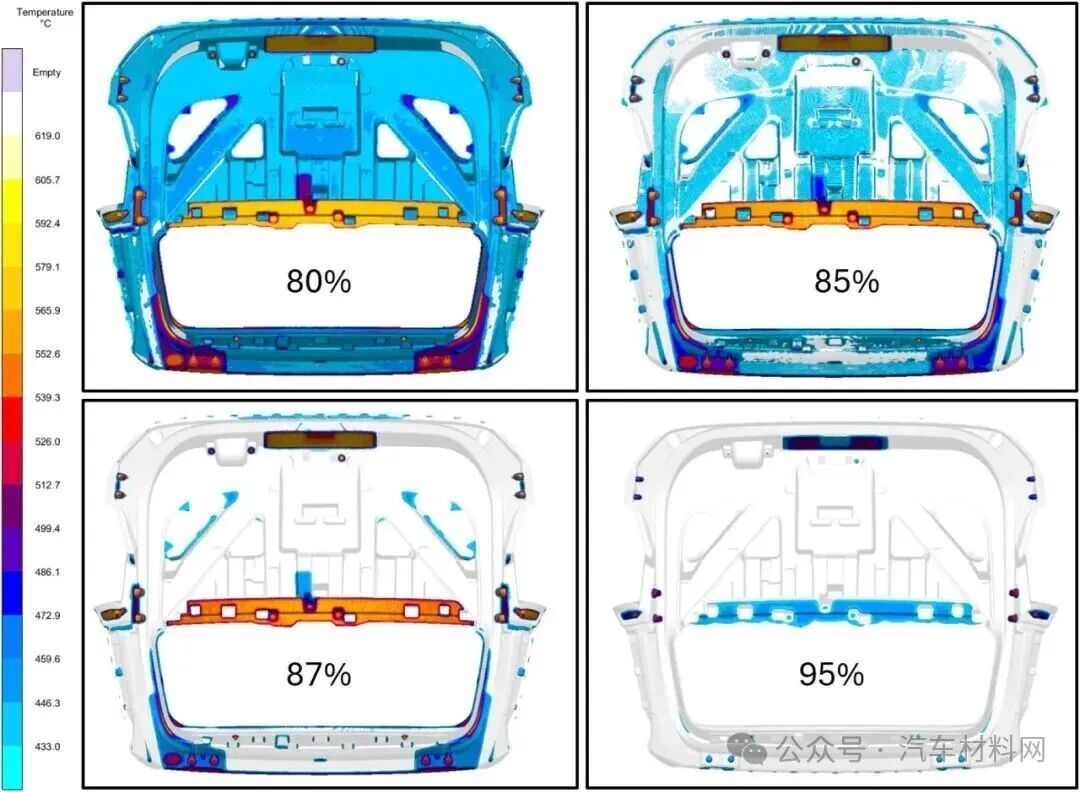

图2展示了铸件在凝固至80%-95%阶段的温度场模拟结果。图中通过X射线透视效果显示了熔体温度低于合金固相线的区域，清晰地揭示了铸件内部较厚且与浇口补缩路径隔离的孤立区域，这些位置正是凝固后期难以获得压力补缩、极易产生收缩孔隙率的部位。

图3左侧利用模拟软件的内置算法，标定了铸件内宏观补缩不再可行的孤立区域；右侧则展示了充填过程中的空气卷气结果，高亮显示了因充填末端紊流导致气体孔隙率风险较高的位置。这两张图为后续设计溢流槽和排气系统提供了直接依据。

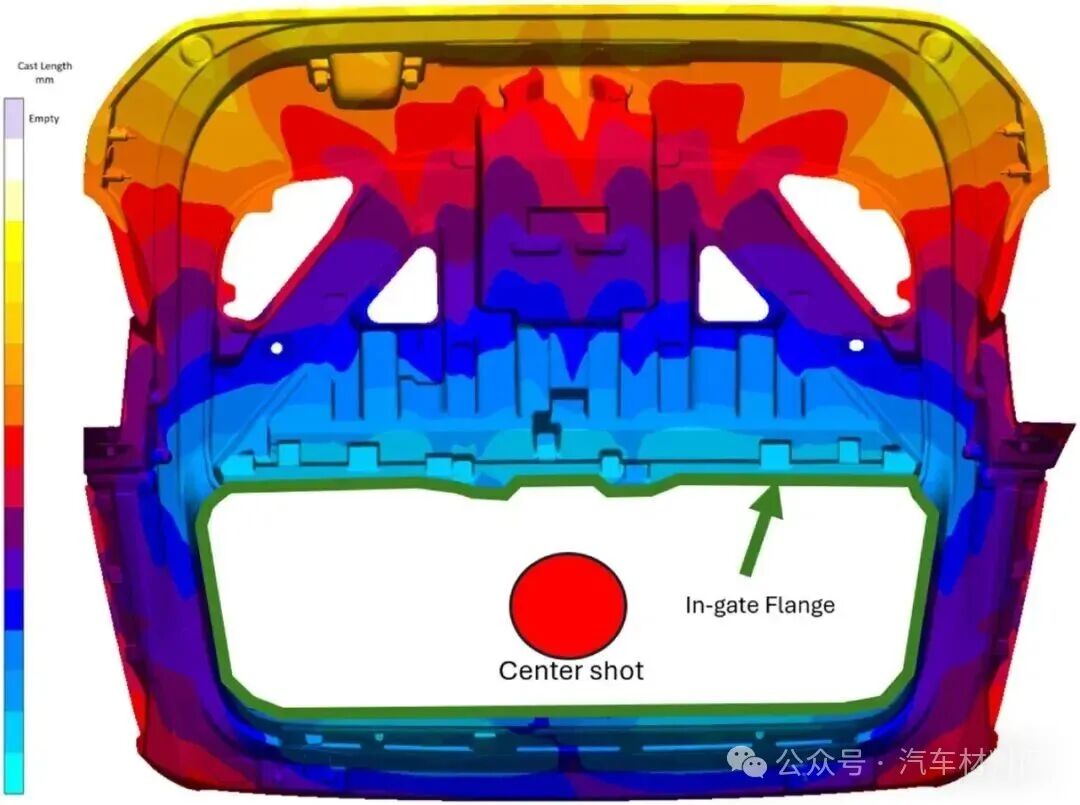

图4在初步确定铸件在模具中的摆放姿态后，于铸件上标注了潜在的浇口位置，以实现中心浇注的布局策略。图中着重指出，必须验证从浇口到最远充填末端的“铸件长度”，以确保在如此大尺寸的铸件上不会因流程过长而产生冷隔等充填缺陷。

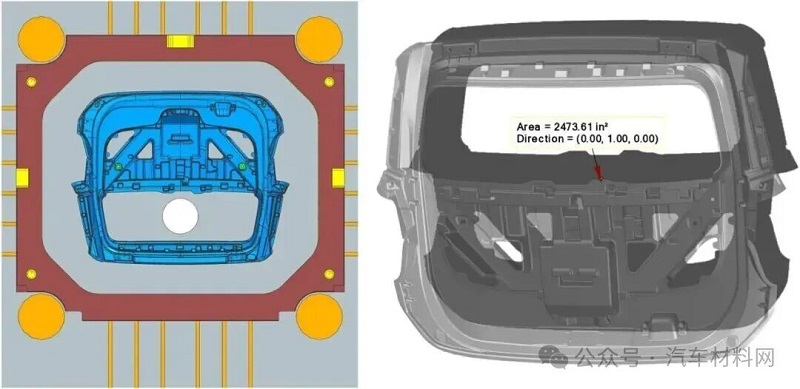

图5展示了将铸件初步布置于4200T压铸机模板上的定位情况。图中明确了铸件在模具开模方向上的投影面积为15,958.75cm²，并强调了在大型模具设计中，平衡压射冲头偏移量与哥林柱间距、同时确保模具密封带连续性的复杂性，这是一项不可或缺的设计任务。

本文详细介绍了成功设计、制造并投产FAW超大型镁合金后备箱门内板压铸模具所需的关键步骤。研究强调，在模具钢材切削前的开发初期，对铸件设计进行审查、深入理解质量规范，并充分利用计算流体动力学工具优化模具结构与铸造工艺，是确保大型复杂模具成功运行的核心要素。通过模拟预测的孔隙率水平与实际X射线检测结果高度一致，验证了该开发流程的可靠性。

① 可模仿本文的多物理场耦合模拟方法，针对该超大型镁合金铸件，进一步研究真空辅助压铸工艺对充填末端气孔缺陷的消除机理，优化真空阀的布局与开启时序。

② 研究人员可借鉴本文的多周期热平衡模拟与局部强化冷却设计思路，将类似的“模拟预测-模具热分区-实际验证”的方法应用于其他高导热系数或高凝固收缩率的合金大型薄壁件开发中，以建立更普适的热管理设计准则。
