伊藤忠CTC发布复合材料仿真软件 可模拟三维组纽结构

    伊藤忠Techno-Solutions Corp公司（CTC）日前推出了具备全新“组纽结构”建模功能的自主研发材料分析软件“CompositesDream 3.0”，搭载了新功能的新版软件，售价为250万日元（约RMB15万元）。

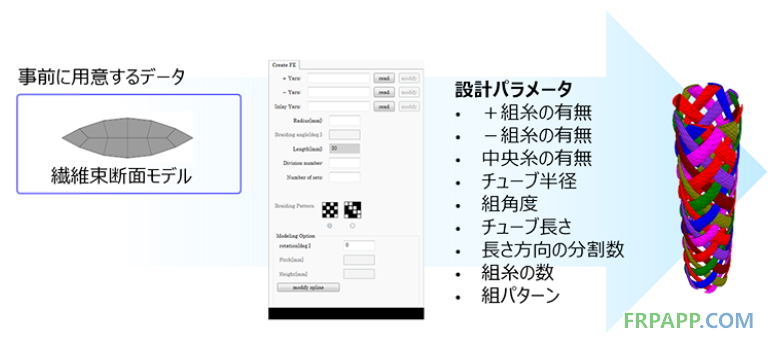

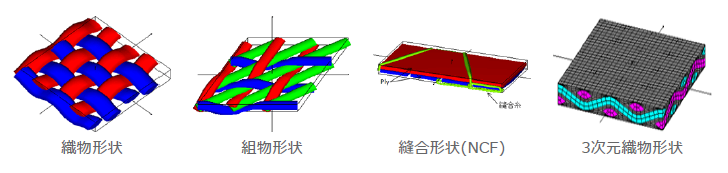

       Composites Dream是一款结合了WiseTex/MeshTex/SACOM三种模块的分析软件，可以对增强材料为碳纤维和玻璃纤维的纤维增强复合材料进行模拟仿真分析。通过仅仅键入数值参数和设定形状样式，可以在计算机上瞬间构建复合材料的3D模型，进行性能分析模拟。可处理包括平织结构、编织结构、缝合结构在内的多种复合材料结构模型。

       复合材料一般是指由两种或以上不同材料组成的，以提高强度或减少重量为目的广泛应用于宇宙飞船或飞机等领域的材料。其中，由长纤维编织成的圆管型组纽结构的复合材料常用于高压储氢容器、碳纤维汽车轮毂、工业机器人机械臂等多种用途。

       组纽结构是由多束长纤维通过编织（平编或斜编）的方法制成的三维立体织物，横截面根据编法的不同呈方形、圆形、扁平不等。 本次向Composites Dream3.0版本软件中加入全新“组纽结构”三维建模功能，可以模拟复合材料在受到拉伸／弯曲／压缩／扭折等物理外力时，不同结构和材料的强度／损伤状态等差异引起的变化。

       Composites Dream软件可以实现对组纽结构复合材料的高精度模拟分析，因为能够在宏观／中观／微观不同尺度水平上叠加分析并进行建模。
