聚合物vs硫化物vs氧化物固态电池

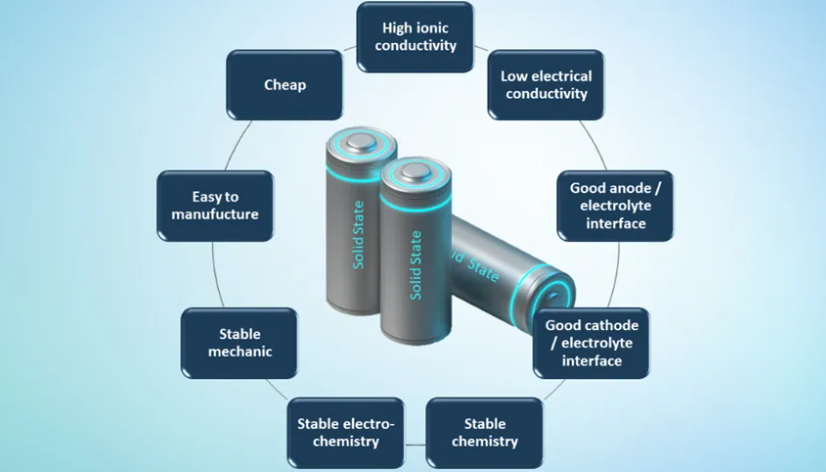

开发电解质必须满足一些要求,这样才能将其用于商业用途。下图以图形方式显示了这些要求。这些要求如下:

- 电解质必须具有良好的离子导电性(室温下大于 10-3 S/cm),以便 Li+从负极迁移到正极,然后再返回负极
- 电解质必须具有极低的电子导电率(<10-9 S/cm),这样才不会出现短路,自放电率才会较低。
- 负极/电解质和正极/电解质界面的电阻必须最小
- 系统必须具有化学稳定性,不得发生副反应,以防止系统自分解。
- 系统必须电化学稳定,对锂的电压范围宽
- 系统必须具有机械稳定性,并与其他电池组件配合良好(例如,膨胀系数必须相近)。
- 电解质必须易于生产
- 电解质必须便宜

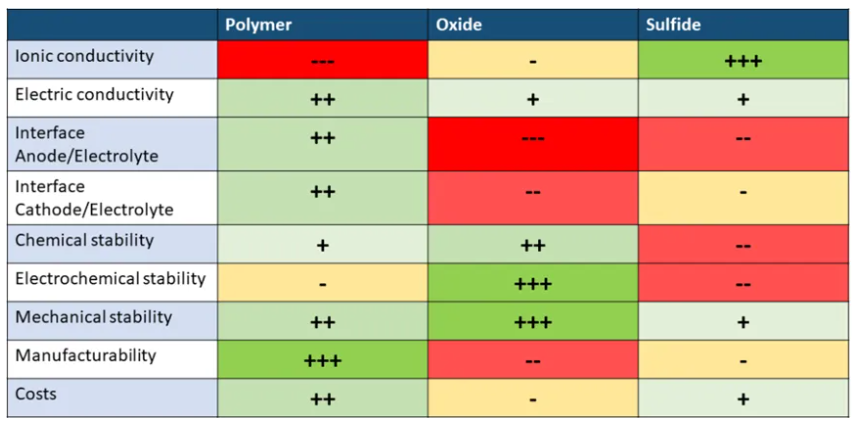

在汽车领域的固态电池应用中,可考虑使用三大类固态电解质:氧化物基、硫化物基和聚合物基电解质。下文将介绍这三类电解质的主要特性及其优缺点。下图显示了不同电解质的优缺点比较,“+”越多代表优势越明显;“-”越多则代表劣势越明显。

聚合物电解质已在初步项目中得到应用(如奔驰精英巴士),此处并非全固态电池,而是经过聚合物改性的商业锂离子电池。聚合物电解质由溶解了锂盐的聚合物基质和其他添加剂组成。其特性与液态电解质最为相似。典型的聚合物电解质有 PEO(聚环氧乙烷)、PAN(聚丙烯腈)、PMMA(聚甲基丙烯酸甲酯)和 PVdF(聚偏氟乙烯)。
离子导电性:离子电导率是聚合物基电解质的最大问题,室温下最多约为 1 mS/cm,但在商业应用中还无法达到这一数值。离子电导率与温度密切相关,温度越高,离子电导率越高。因此,要在汽车中使用,必须对电池进行加热。
电子电导率:在文献中,PEO/PVDF 组合的电子电导率值为4.4 x 10-8S/cm。即使在这方面仍有改进的余地,但可以认为电导率已经足够。
负极/电解质界面兼容性:基本的界面稳定性良好。这种材料能很好地应对充放电过程引起的体积变化。
正极/电解质的界面兼容性:与传统正极材料具有良好的界面兼容性。
化学稳定性:化学稳定性足够,对于某些电解质子类型(如PEO),可以使用金属锂作为负极。
电化学稳定性:电化学稳定性较低。无法使用高压正极。
机械稳定性:机械稳定性很好,特别是由于材料具有很高的柔韧性。
可制造性:制造简单,已有工业化生产的工艺,尤其是薄膜制造。
成本:所使用的材料既便宜又容易获得。聚合物化合物结构稳定,总的来说,聚合物电解质是最便宜的。
离子导电性:离子电导率是聚合物基电解质的最大问题,室温下最多约为 1 mS/cm,但在商业应用中还无法达到这一数值。离子电导率与温度密切相关,温度越高,离子电导率越高。因此,要在汽车中使用,必须对电池进行加热。
电子电导率:在文献中,PEO/PVDF 组合的电子电导率值为4.4 x 10-8S/cm。即使在这方面仍有改进的余地,但可以认为电导率已经足够。
负极/电解质界面兼容性:基本的界面稳定性良好。这种材料能很好地应对充放电过程引起的体积变化。
正极/电解质的界面兼容性:与传统正极材料具有良好的界面兼容性。
化学稳定性:化学稳定性足够,对于某些电解质子类型(如PEO),可以使用金属锂作为负极。
电化学稳定性:电化学稳定性较低。无法使用高压正极。
机械稳定性:机械稳定性很好,特别是由于材料具有很高的柔韧性。
可制造性:制造简单,已有工业化生产的工艺,尤其是薄膜制造。
成本:所使用的材料既便宜又容易获得。聚合物化合物结构稳定,总的来说,聚合物电解质是最便宜的。
氧化物固体电解质是由锂和氧的化合物组成的一类电解质。其中还添加了其他元素,如钛、镧或锗。氧化物电解质有多种子类型,其中一些在化学成分上有显著差异。最重要的氧化物类型是LIPON、NASICON、Garnet和钙钛矿,其中LIPON实际上不适合用作大型固态电池。
离子导电性:氧化物电解质的离子电导率处于中等水平,最大值为1mS/cm。这优于聚合物电解质,但差于硫化物电解质。
电子电导率:迄今为止,文献中对电导率的研究很少。对于氧化物电解质 LLZO,文献中给出的数值为 10-8 - 10-7S/cm,但也提到了如何改善这一参数的措施。因此,导电性不是主要障碍。
负极/电解质界面兼容性:电解质和电极之间的界面是氧化物电解质的主要问题之一。电解质非常硬、脆,不能与电极很好地接触,从而造成接触损失。虽然有一些方法,如添加额外的保护层或应用人工 SEI 层。但是,这些措施仍处于研究阶段,这也是为什么目前界面仍是氧化物电解质的薄弱环节之一。
正极/电解质界面兼容性:由于离子导电性差,无法用作厚电解质层。举例来说,作为一种解决方案,建议采用凝胶涂层,以确保离子从正极向电解质的良好过渡。也可以使用少量液态电解质代替凝胶。不过,如果加入凝胶或液体,则不再称为全固态电池(ASSB),而称为半固态电池(SSSB)。
化学稳定性:该系统非常稳定,原则上可以使用锂金属负极。它的另一个特点是可以在常规环境条件下工作。氧化物电解质还可以在非常高的温度下工作。电化学稳定性:氧化物电化学稳定,可以使用高压正极。
机械稳定性:相比之下,氧化物基电解质被认为具有特别高的机械稳定性,但它们仍然很容易出现沿晶界生长的枝晶。
可制造性:这种材料在生产过程中特别硬和脆。此外,电解质必须在非常高的温度下烧结,才能获得具有低晶界电阻的致密层。因此,目前的生产工艺非常复杂,只能进行湿化学处理,如何大量生产目前仍是研究课题。
成本:由于制造难度大、材料硬而脆、烧结过程需要耗费大量能源,电解质的价格昂贵。
硫化物电解质是由至少含锂和硫的化合物组成的所有电解质。此外,还经常使用磷、硅、锗或卤化物(第七大类元素:氟、氯等)。典型的硫化物包括玻璃态Li-P-S (LPS)、玻璃陶瓷、Agryodite(Li6PS5X,X=Cl,Br,I)、LISICON(锂超离子导体)和Li10GeP2S12(LGPS)。
离子导电性:离子导电率是硫化物电解质的优势之一。10-2S/m的数值已经达到了与液态电解质相似的数量级,而且硫化物的锂离子迁移数是1。电子导电性:导电性是某些硫化物电解质(如Thio-LISICON电解质)的弱点。研究还表明,高导电率会增加形成树枝状突起的趋势。
离子导电性:离子导电率是硫化物电解质的优势之一。10-2S/m的数值已经达到了与液态电解质相似的数量级,而且硫化物的锂离子迁移数是1。电子导电性:导电性是某些硫化物电解质(如Thio-LISICON电解质)的弱点。研究还表明,高导电率会增加形成树枝状突起的趋势。
负极/电解质的界面兼容性:由于电化学稳定性较差(见下文),使用这种化学物质的电池往往会在界面表面形成副反应层。这将导致高电阻。界面兼容性被认为是硫化物电解质的最大问题。
正极/电解质的界面兼容性:正极/电解质界面也是阻碍电解质使用的问题之一。造成这一问题的原因也是电化学稳定性差。不过,借助保护涂层可以减少这一问题。一般来说,正极/电解质界面的关键性不如负极/电解质界面。
化学稳定性:硫化物电解质与锂金属形成化学键,因此不太适合锂金属。与氧化物和聚合物电解质相比,硫化物电解质的化学稳定性要差得多。
电化学稳定性:硫化物电解质的稳定性窗口非常小,相对于Li仅在1.7V-2.3V之间。
机械稳定性:由于材料的柔软性和延展性,电解质可以很好地与负极贴合。通过将组件压在一起,可显著降低晶界电阻,减少形成枝晶的趋势。
可制造性:硫化物电解质的生产非常复杂,因为它必须在惰性气体环境中进行,而这种材料很容易受到潮湿环境的影响。使用惰性气体还可以防止有毒气体H2S的形成。虽然可以在常温下制造材料,但很难降低薄膜厚度。不过,总的来说,相信即使是大批量生产也是可能的。
成本:制造成本预计介于氧化物和聚合物之间。
正极/电解质的界面兼容性:正极/电解质界面也是阻碍电解质使用的问题之一。造成这一问题的原因也是电化学稳定性差。不过,借助保护涂层可以减少这一问题。一般来说,正极/电解质界面的关键性不如负极/电解质界面。
化学稳定性:硫化物电解质与锂金属形成化学键,因此不太适合锂金属。与氧化物和聚合物电解质相比,硫化物电解质的化学稳定性要差得多。
电化学稳定性:硫化物电解质的稳定性窗口非常小,相对于Li仅在1.7V-2.3V之间。
机械稳定性:由于材料的柔软性和延展性,电解质可以很好地与负极贴合。通过将组件压在一起,可显著降低晶界电阻,减少形成枝晶的趋势。
可制造性:硫化物电解质的生产非常复杂,因为它必须在惰性气体环境中进行,而这种材料很容易受到潮湿环境的影响。使用惰性气体还可以防止有毒气体H2S的形成。虽然可以在常温下制造材料,但很难降低薄膜厚度。不过,总的来说,相信即使是大批量生产也是可能的。
成本:制造成本预计介于氧化物和聚合物之间。
