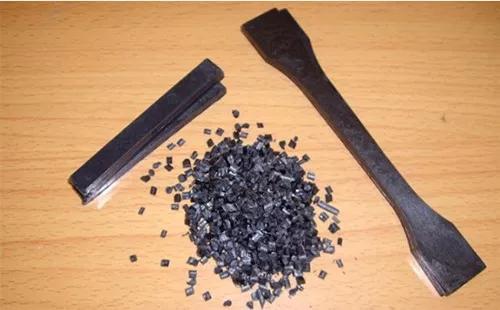

该产品具有优异的机械强度与抗冲击能力，尺寸稳定性高、翘曲低，材料性能较进口产品提升30%。以高温尼龙为基材的Hepla® H9000-XCF系列碳纤维复合材料，弯曲刚度超过52GPa，弯曲强度高达520MPa，拉伸强度达到360MPa；以PA66为基材的Hepla® H7200-XCF系列拉伸强度达到315MPa。 采用新产品生产的零部件比钢制零部件轻75%，比铝合金部件轻40%，可替代大部分金属，从而为汽车轻量化及其它行业“以塑代钢”提供更好的解决方案。
下图为Hepla® H7230-XCF（30%碳纤维）与Hepla® H7230CF （30%碳纤维）、Hepla® H7230GF（30%玻璃纤维）的拉伸强度对照图。
图一：碳纤维增强PA66复合材料拉伸强度对照图。

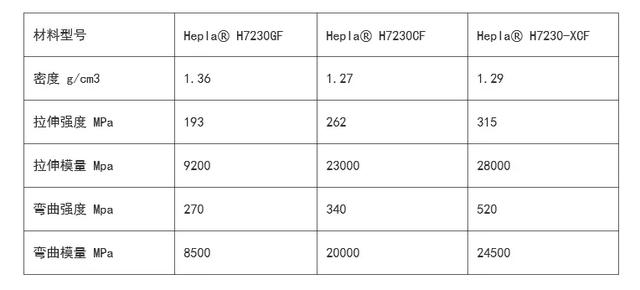

表一：碳纤维增强PA66复合材料力学性能对比
下图为Hepla® H9030-XCF与Hepla® H9030CF、Hepla® H9030GF在200℃条件下的拉伸强度对照图。
图二：碳纤维增强PPA复合材料拉伸强度对照图。

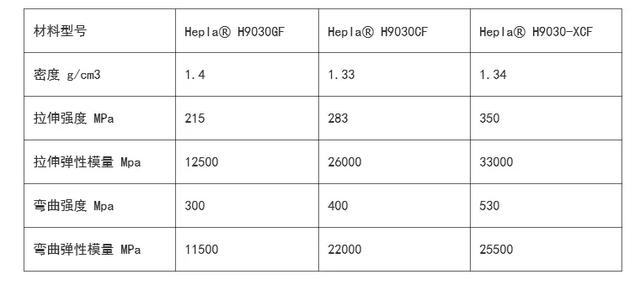

表二：碳纤维增强PPA复合材料力学性能对比
