III 型瓶
以锻压铝合金为内胆，外面包覆碳纤维，结构如下图所示。III型瓶使用压力主要有35MPa、70MPa两种。其中，中国车载储氢中主要使用35MPa的III型瓶，70MPa瓶也已研制成功并小范围应用。目前，70MPa的III型瓶使用标准GB/T 35544-2017《车用压缩氢气铝内胆碳纤维全缠绕气瓶》已经颁布，并小范围应用于轿车中。

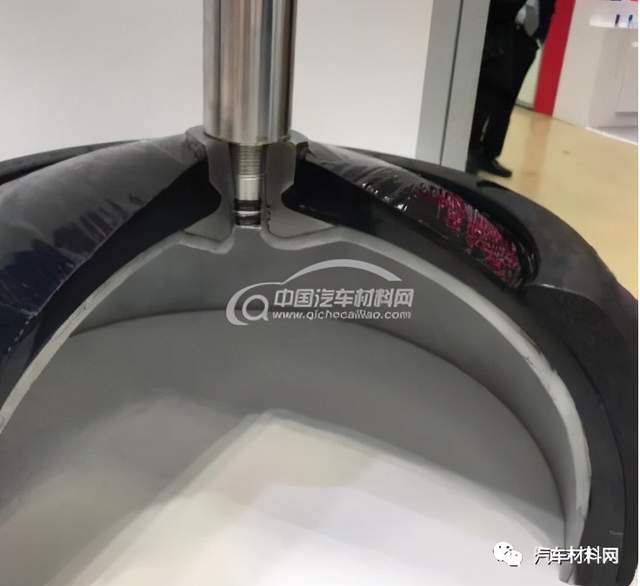

图1 III型储氢瓶结构图
IV 型瓶

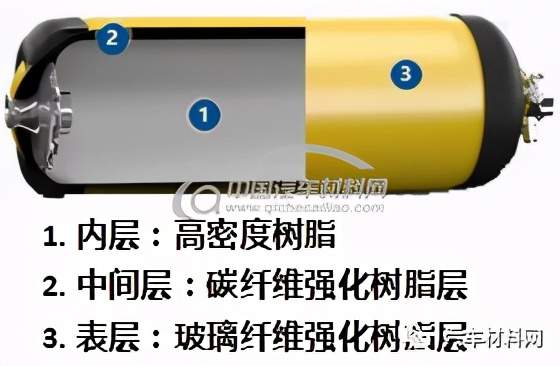

也是由3层结构组成，内层为高密度聚合物，中层为耐压的碳纤维缠绕层，表层则是保护气瓶和碳纤维树脂表面的玻璃纤维强化树脂层，具体结构如下图。IV型瓶的使用压力为70MPa，质量储氢密度为5.7%。
图1 IV型储氢瓶
储氢瓶，特别是IV型瓶的开发需要综合考虑成本、体积、安全性、以及续航里程等问题。近年来，采用新材料设计和开发的储氢瓶不断涌现，典型代表有：
① 中材成都：铝内胆碳纤维全缠绕三型氢气瓶
中材科技（成都）有限公司是中材科技股份有限公司的全资子公司，以车载CNG气瓶、氢燃料电池气瓶和气体储运单元为主营业务。主要气瓶产品为铝内胆碳纤维全缠绕三型氢气瓶，工作压力可达70MPa。采内胆用铝板拉深成型，表面更光滑，内胆纤维之间紧密度更高，产品疲劳性能大大提高，且一致性好，产品图如下。

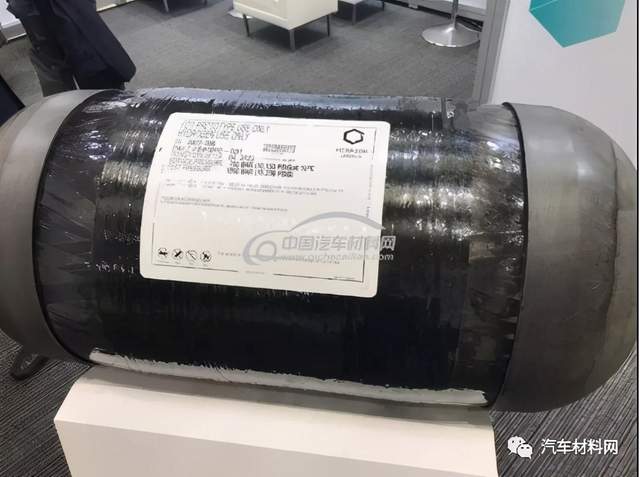

图3 中材成都铝内胆碳纤维全缠绕三型氢气瓶
② 韩国ILJIN Composite：超轻复合氢气罐
ILJIN是韩国第一家开发配电配件技术的公司，ILJIN Composites部门主要开发和生产复合材料燃料箱。其开发的超轻复合氢气罐（简称CHG）采用了碳纤维复合材料以及增强纳米复合材料内衬，是最具前景的Ⅳ型瓶。CHG氢气罐具有出色的储氢效率，采用无泄漏喷嘴和碳纤维材料保证安全性。同时，轻质材料的应用减轻了气罐重量，提升经济性。

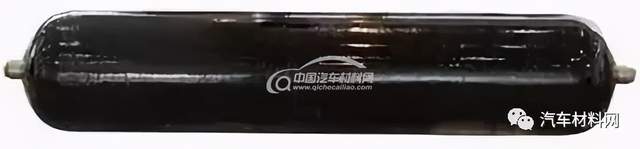

图4 LJIN Composite 超轻复合氢气罐
③ 挪威Hexagon Composites：70MPaⅣ型储氢瓶

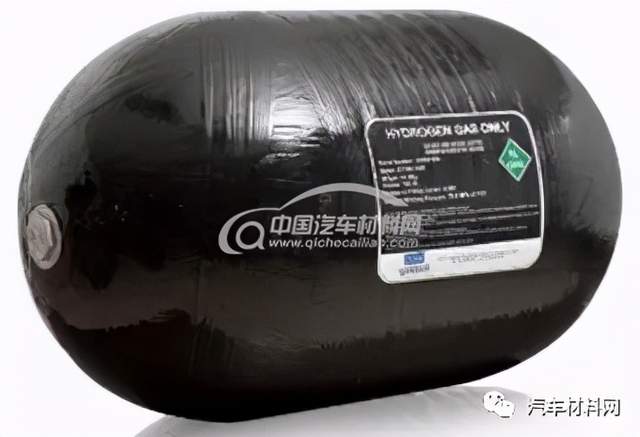

Hexagon（海克斯康），总部位于挪威，是数字解决方案的全球领导者。Hexagon Composites致力于开发高性能轻质储氢瓶产品，本田、奔驰等车企均采用其技术产品。Hexagon开发的70MPa复合材料Ⅳ型储氢瓶如下图所示。
④ 德国NPROXX：Ⅳ型储氢瓶

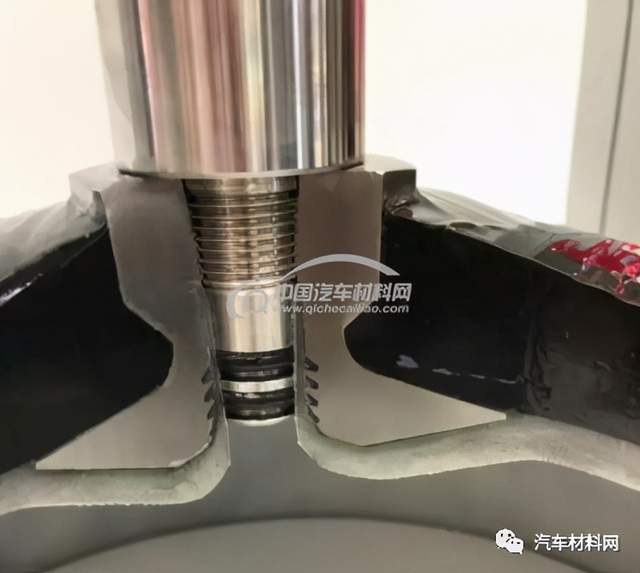

NPROXX是德国一家专业从事氢能源解决方案的公司，其采用“filament wet winding”方法制造出高强度和轻质的Ⅳ型储氢瓶（如下图），使用寿命长达30年，几乎是Ⅰ型和Ⅱ型瓶的两倍。
